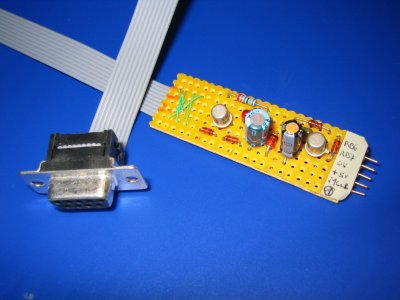

Exemple de réalisation en câblage rapide



Fonctionne sur le port série du PC et peut être utilisée avec IC-PROG ou PONY PROG.  L'alimentation du PC par l'intermédiaire du port série, permet même dans les limites du raisonnables (1..5mA), d'alimenter le  PIC et le prototype.

Un inter sur le reset du prototype, permet d'éviter de débrancher ma sonde entre 2 programmation du composant (lors de la mise au point). Voir TimyRobot.
