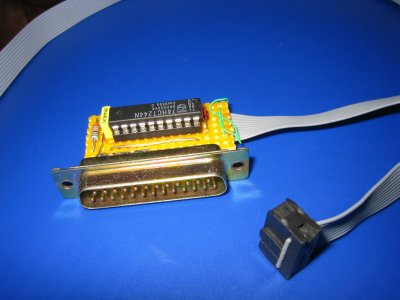

Sonde de programmation compatible STK200





Le câble plat ne doit pas excéder 1m.

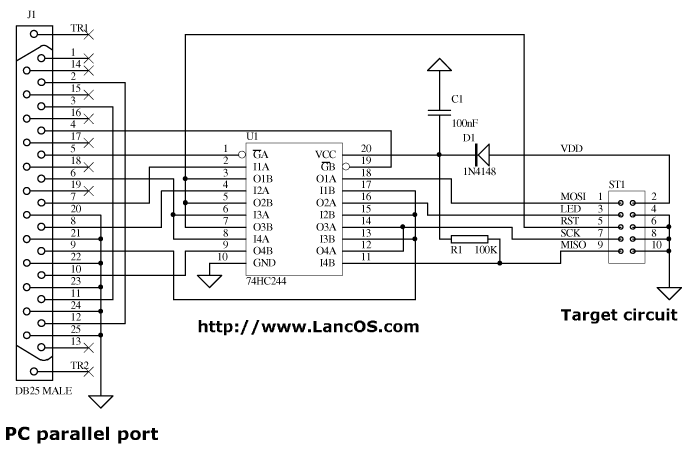

Il est recommandé d’utiliser un 74HC244 dans le schéma.

Un HCT peut convenir à condition de rajouter un réseau de résistances en rappel au + 5V, sur les signaux issus du port parallèle (4,5,6,7,8,9,10 : 10K cathode de D1 )
